Copper and Copper-alloy stranded conductors for Electric Railway

Time：2016/11/28 3:47:01　Browse：10606

產品適用于電氣化鐵道接觸網懸掛結構用的銅及銅合金絞線。
1、產品執行標準:TB/T3111-2005 OCS-3

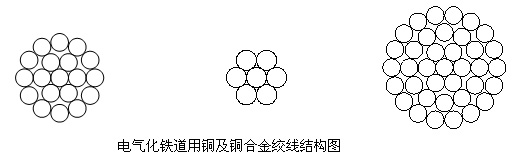

2、產品結構圖：

3、產品型號、名稱
型號 名稱
JT 銅絞線
JTM 銅鎂合金絞線（0.2％Mg）
JTMH 高強度銅鎂合金絞線（0.5％Mg）
4、絞線規格、尺寸及性能

型號	截面積 mm2		計算外徑	結構	單線			絞線（計算值）
	標稱	計算			直徑 mm	抗拉強度(MPa)≮Tensile		拉斷力≮	20℃直流電阻≮ Ω/km	單位質量 kg/km
	標稱	計算			直徑 mm	絞前	絞后	拉斷力≮	20℃直流電阻≮ Ω/km	單位質量 kg/km
JT	70	65.81	10.50	1×19	2.10	439	417	27.45	0.275	599
JT	95	93.27	12.50	1×19	2.50	435	413	38.54	0.194	849
JT	120	116.99	14.00	1×19	2.80	432	410	48.01	0.155	1065
JT	150	148.07	15.8	1×19	3.15	428	407	60.21	0.122	1347
JT	150	147.11	15.8	1×37	2.25	438	416	61.21	0.123	1342
JTM	10	9.62	4.50	7×7	0.50	520	494	4.75	2.437	90
JTM	16	16.26	5.90	7×7	0.65	520	494	8.03	1.442	152
JTM	16	16.49	6.20	（3+9）×7	0.50	520	494	8.15	1.433	156
JTM	25	24.25	6.30	1×7	2.10	520	494	11.98	0.936	220
JTM	35	34.36	7.50	1×7	2.50	520	494	16.97	0.660	311
JTM	50	49.48	9.00	1×7	3.00	520	494	24.44	0.459	448
JTM	50	48.35	9.00	1×19	1.80	520	494	23.88	0.472	440
JTM	70	65.81	10.50	1×19	2.10	520	494	32.51	0.346	599
JTM	95	93.27	12.50	1×19	2.50	520	494	46.08	0.244	849
JTM	120	116.99	14.00	1×19	2.80	520	494	57.79	0.195	1065
JTM	150	147.11	15.80	1×37	2.25	520	494	72.67	0.155	1342
JTMH	10	9.62	4.50	7×7	0.50	620	589	5.67	3.023	90
JTMH	16	16.26	5.90	7×7	0.65	620	589	9.58	1.788	152
JTMH	16	16.49	6.20	（3+9）×7	0.50	620	589	9.71	1.778	156
JTMH	25	24.25	6.30	1×7	2.10	618	587	14.24	1.161	220
JTMH	35	34.36	7.50	1×7	2.50	618	587	20.17	0.819	311
JTMH	50	47.48	9.00	1×7	3.00	608	578	28.58	0.569	448
JTMH	50	48.35	9.00	1×19	1.80	618	587	28.39	0.585	440
JTMH	70	65.81	10.50	1×19	2.10	618	587	38.64	0.430	599
JTMH	95	93.27	12.50	1×19	2.50	618	587	54.76	0.303	849
JTMH	120	116.99	14.00	1×19	2.80	608	578	67.57	0.242	1065
JTMH	150	147.11	15.80	1×37	2.25	618	587	86.37	0.193	1342
